求助！关于sf32lb56-mod模组驱动rgb565屏幕引脚分配问题

iiv · 2025 年6 月 17 日 13:59

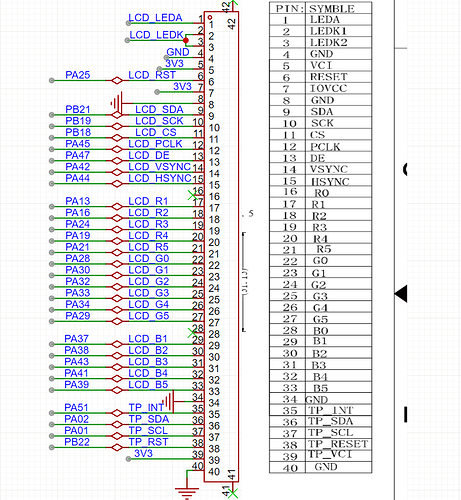

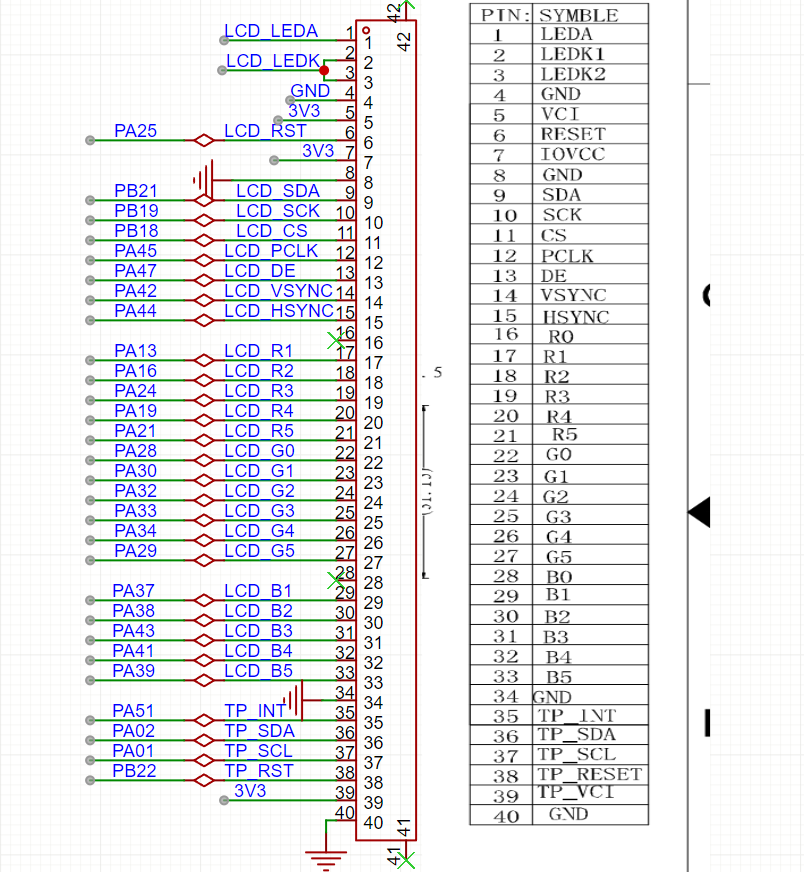

如图，想请教一下引脚的分配是否正确，屏幕的R0悬空，R1应该接到模组的R0引脚还是R1引脚呢，求解答，谢谢！

传闻记载 · 2025 年6 月 19 日 05:12

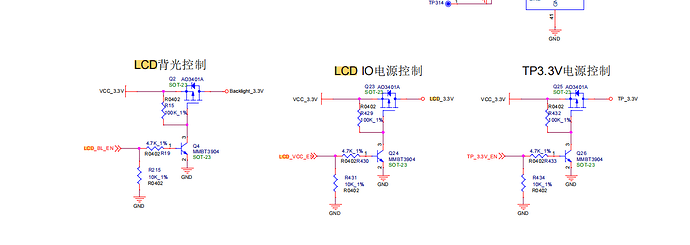

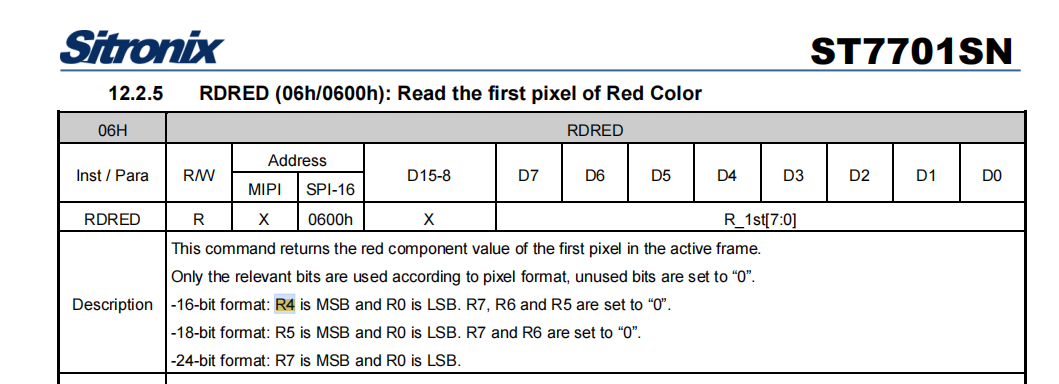

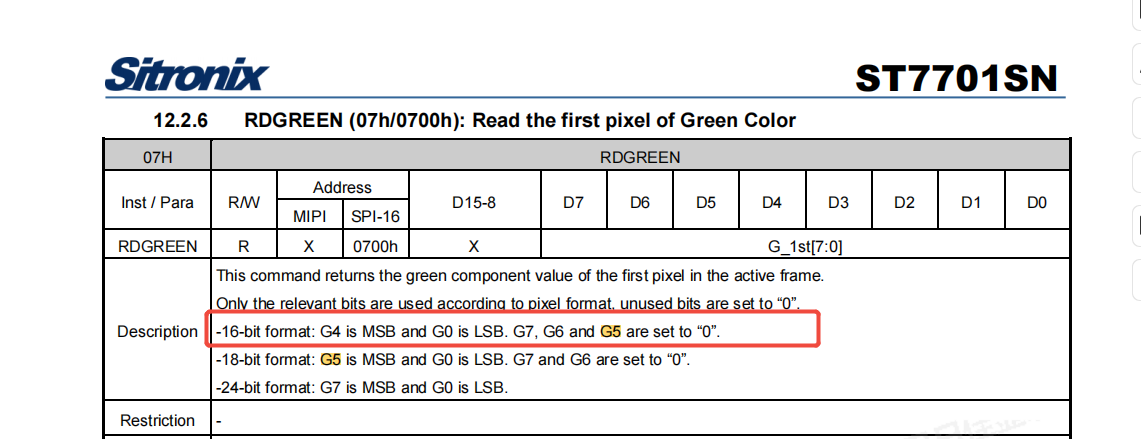

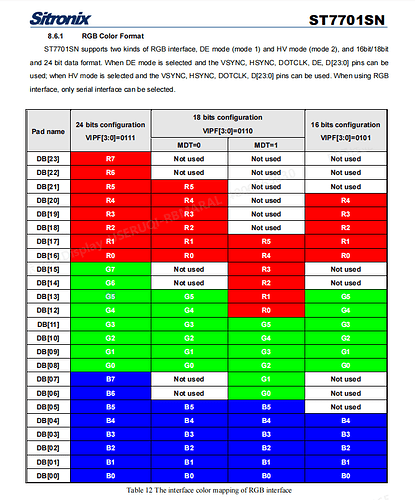

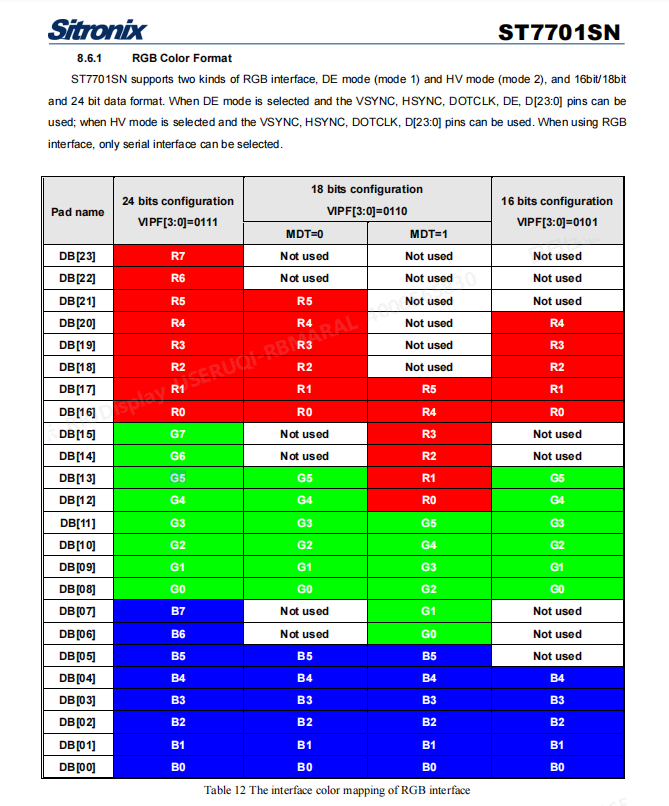

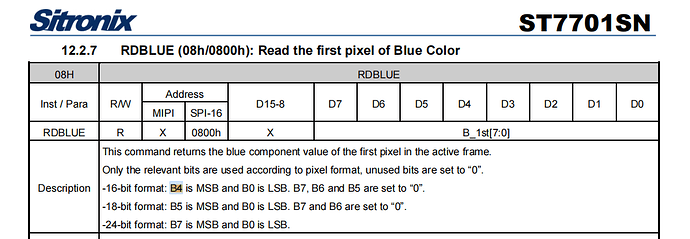

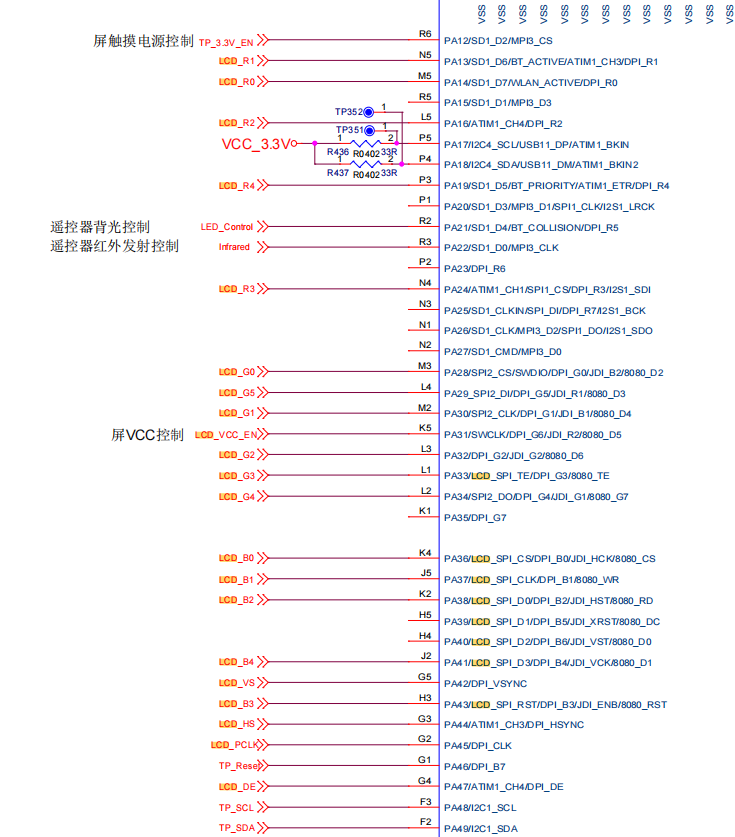

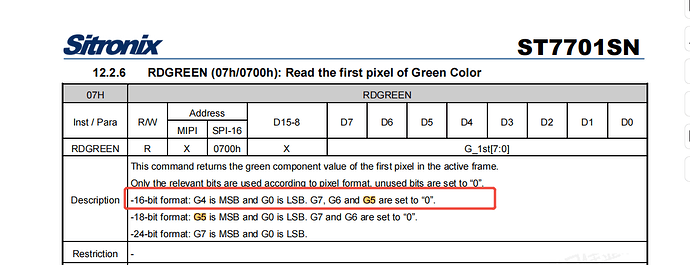

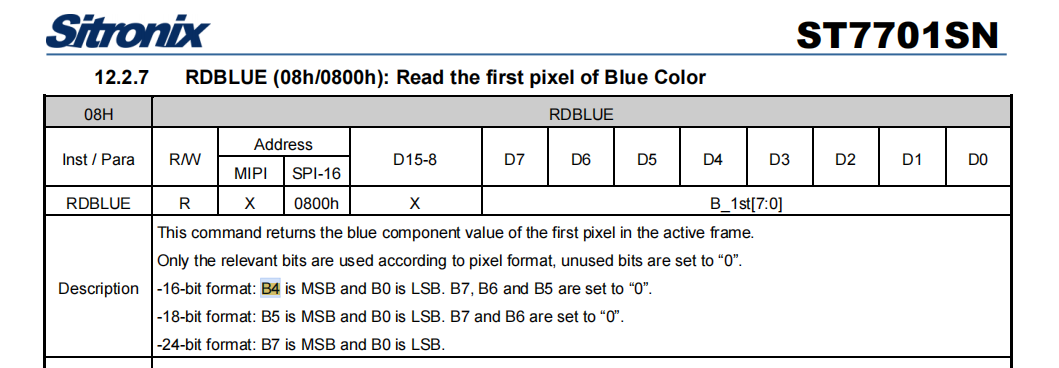

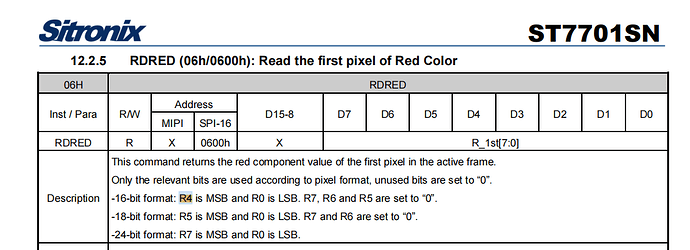

结合wiki上56xV 硬件设计指南里DPI显示接口的接线方式。所以你需要提供一下你的显示屏规格书。参考截图这部分的定义和说明，可以判断你的管脚接的对不对了。

尼猛 · 2025 年6 月 19 日 05:52

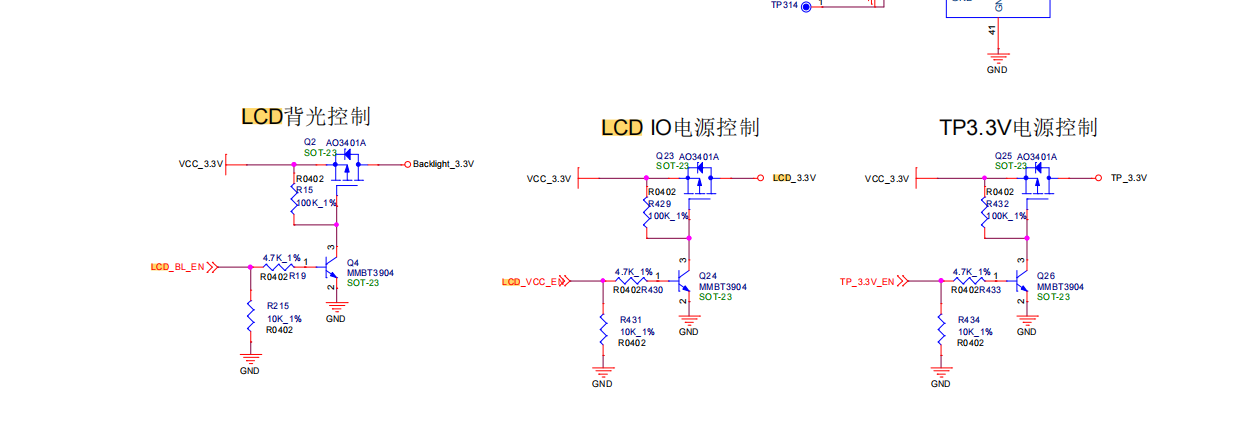

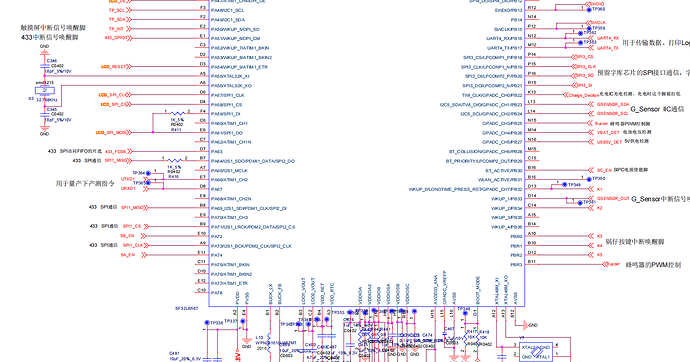

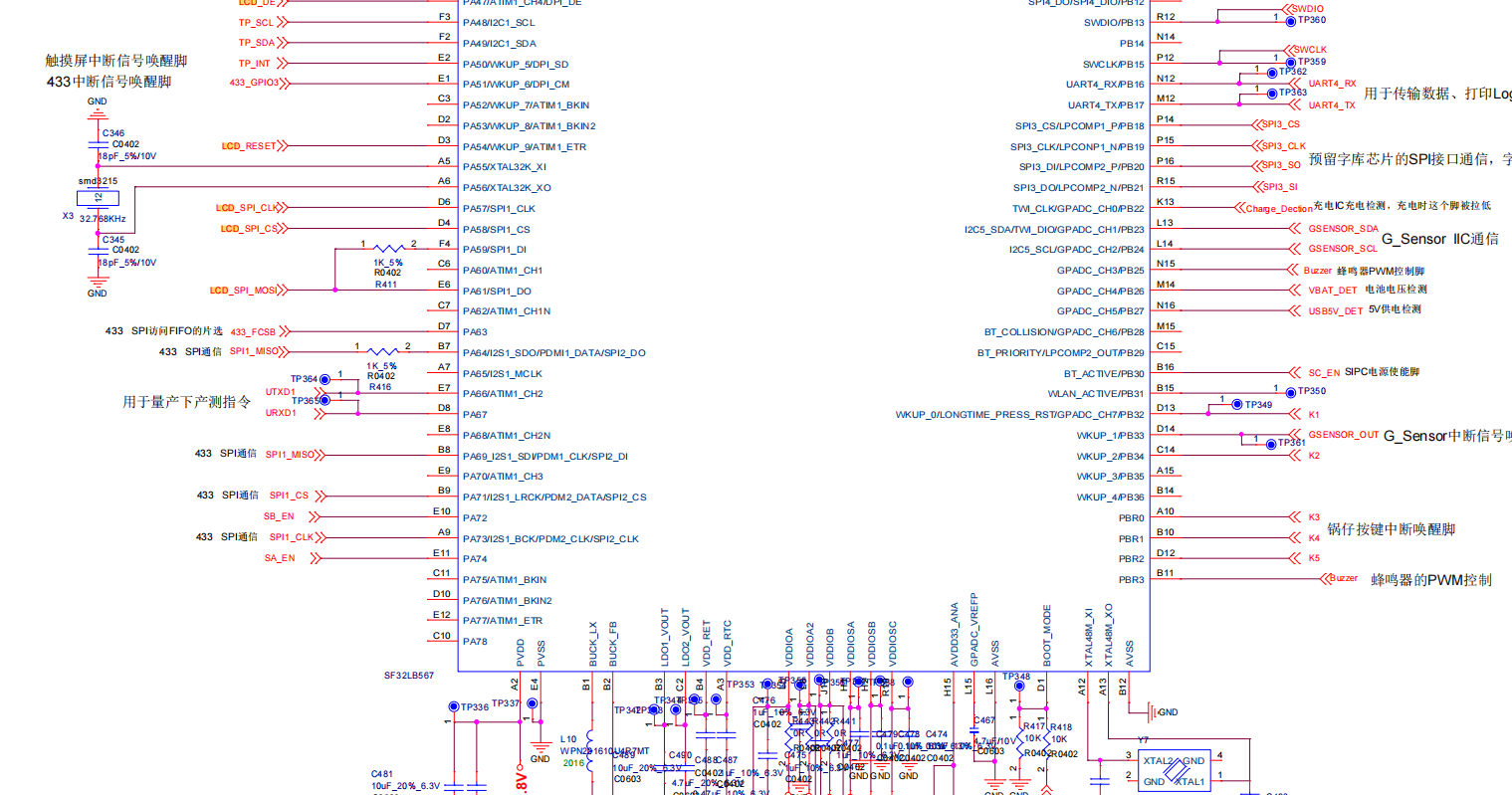

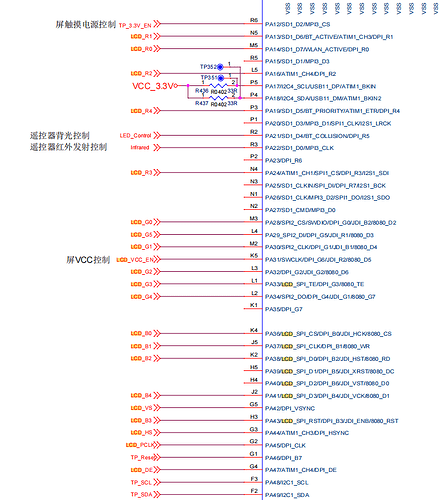

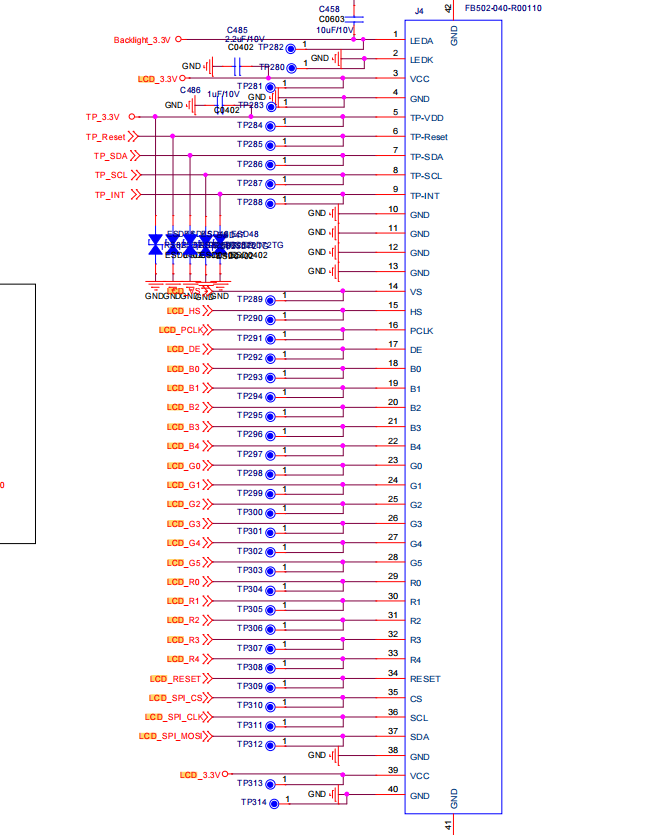

这是567+rgb565的连接方法和屏驱的patch
dpi_gc9503v_cst3640_patch.7z (334.8 KB)
